TOSOロールスクリーン標準タイプ 商品仕様
TOSOロールスクリーン標準タイプの構造と部品
単位：mm
プルコードタイプ構造図
※（）内はサイドホルダーLの寸法です。※サイドホルダーサイズはSとLの2種類があり、スクリーンの厚みや製品高さによってどちらかを使用します。詳しくはTOSOロールスクリーン巻径の目安をご確認ください。
チェーンタイプ構造図
※（）内はサイドホルダーLの寸法です。※サイドホルダーサイズはSとLの2種類があり、スクリーンの厚みや製品高さによってどちらかを使用します。詳しくはTOSOロールスクリーン巻径の目安をご確認ください。
ワンタッチチェーンタイプ構造図
※（）内はサイドホルダーLの寸法です。※サイドホルダーサイズはSとLの2種類があり、スクリーンの厚みや製品高さによってどちらかを使用します。詳しくはTOSOロールスクリーン巻径の目安をご確認ください。

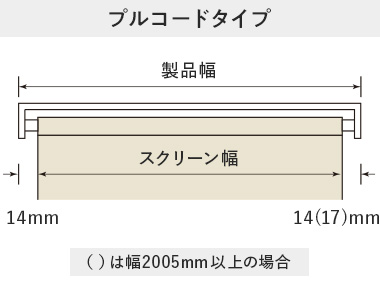

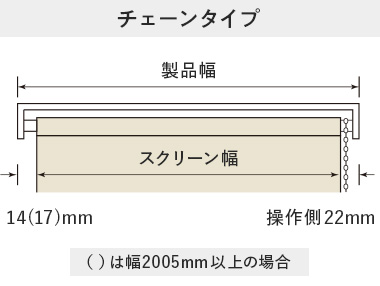

製品幅とスクリーン幅
ロールスクリーンの仕様上、スクリーン幅は製品幅よりも短くなりますのでご注意ください。すき間寸法は操作タイプや製品幅により異なります。詳しくは下記をご確認ください。
取付けブラケットの寸法と個数

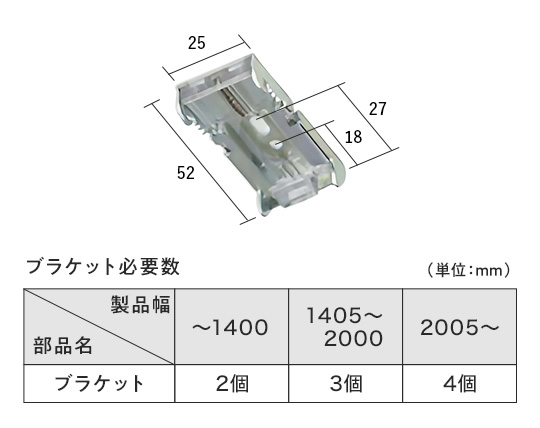

取り付けブラケットの寸法と付属個数は、
全操作タイプ共通となります。

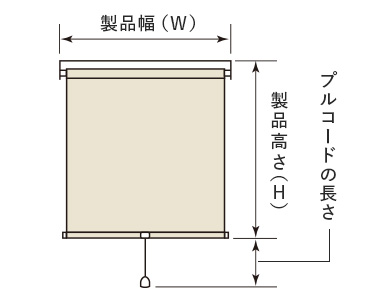

操作部の長さ

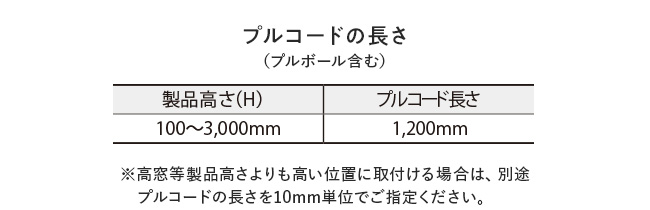

プルコードタイプ

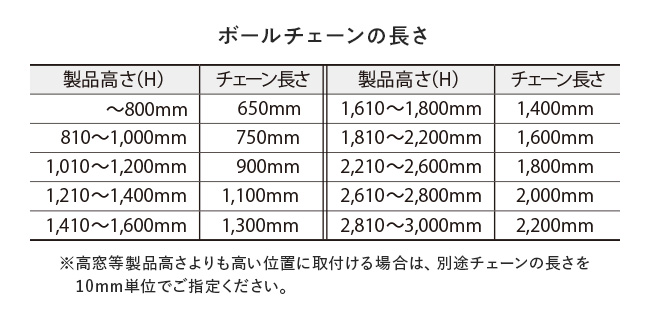

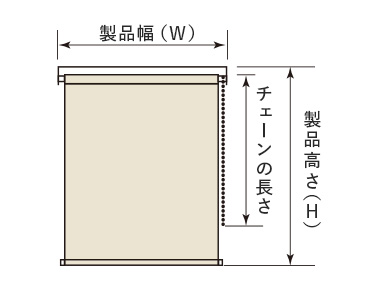

チェーンタイプ
ワンタッチチェーンタイプ

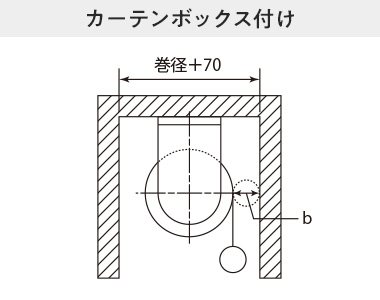

カーテンボックスへの
取り付けについて
-
-
※カーテンボックス内に製品を取付ける場合、「巻き径」＋70mmの奥行寸法が必要です。巻き径は製品タイプ、操作タイプ、生地、製品高さ寸法により異なります。詳しくは、TOSOロールスクリーン巻径の目安をご確認ください。

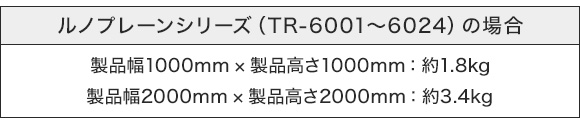

製品重量の目安

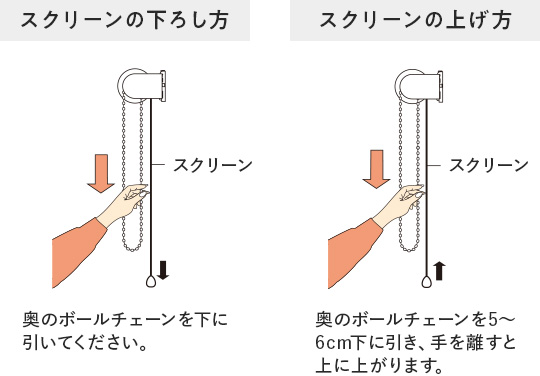

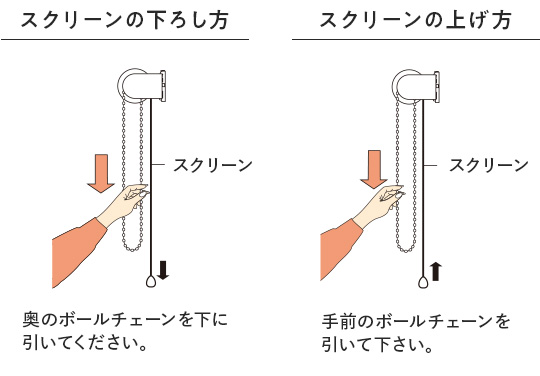

操作方法
プルコードタイプ
チェーンタイプ
ワンタッチチェーンタイプ
