スリムロールスクリーン
商品仕様
-

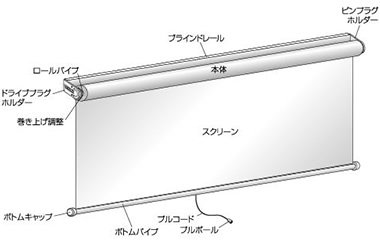

- 各部名称
-

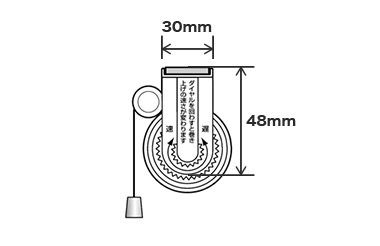

- 側面図
-
※天井付けの際は取付場所に約4cm奥行が必要です。
取付け方法
木ネジ取付けタイプ

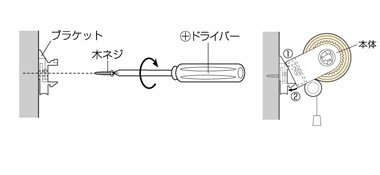

取付位置を決め、ブラケットの止め位置に付属の木ネジでブラケットを固定してください。
-
- 正面付で取り付ける場合
-
- 天井付で取り付ける場合
-
- カーテンレールに取り付ける場合
取付場所の注意事項
この製品は木ネジを使用して取り付けますので、取り付け場所(板厚10mm以上)であることを
ご確認の上、取り付けてください。
マジックテープタイプ
-

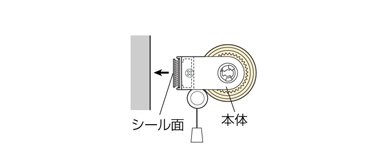

- 正面付で取り付ける場合
-

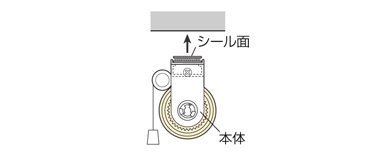

- 天井付で取り付ける場合
取付場所の注意事項
この製品は両面テープで取り付けます。その為、一度取り付けて外した際、跡が残る場合があります。
取り付けの際は、跡が残っても差支えない所に取り付けてください。
マグネットタイプ
-

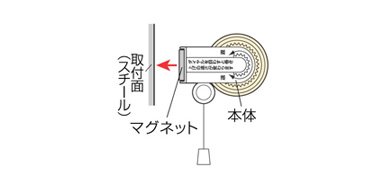

- 正面付で取り付ける場合
-
- 天井付で取り付ける場合
取付場所の注意事項
この製品はマグネットでスチール面に取り付けます。その為、取り付け面の状態(チリやホコリ等)や瞬間的な衝撃(急激な操作や本体に触れること)などにより、落下する場合がありますので十分ご注意ください。
操作方法
-

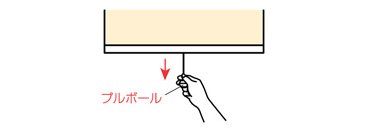

- 下降させる場合
-
停止状態から下に引き、下降させ、プルポールを持って下げ、目的位置で止めるとスクリーンは止まります。
-

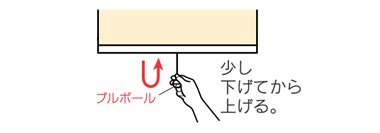

- 上昇させる場合
-
停止状態から下に引いた後、上昇させます。停止位置までもう一度下に少し引くと止まります。
ワンロックロールスクリーン
商品仕様
- プルコード長さ
- 90cm(88cm)※簡単に調節が可能です。
- 製品の材質
- スクリーン:ポリエステル100%
ワンロックヘッドレール:アルミニウム
ボトムバー:PVC
ロールパイプ:アルミニウム
ブラケット:スチール、ABS、POM - 生産国
- 中国 生地は台湾
- 補強用ネジサイズ
- 皿頭3×8cmニッケルメッキ
- 部品カラー
- ホワイト
- 操作方法
- プルコード式
-

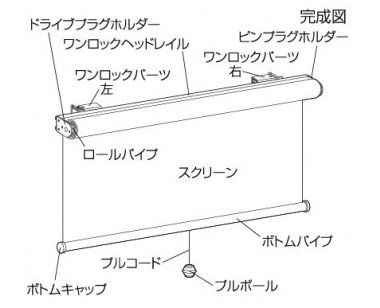

- 各部名称
-

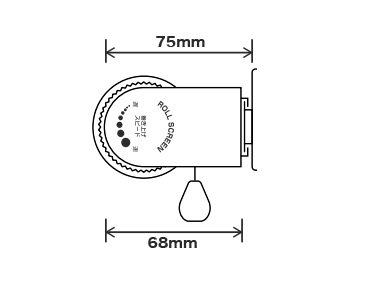

- 側面図
取付方法
-

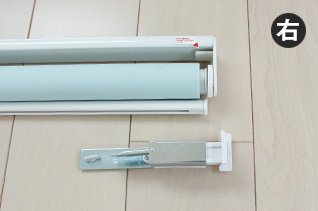

- Step 1
-

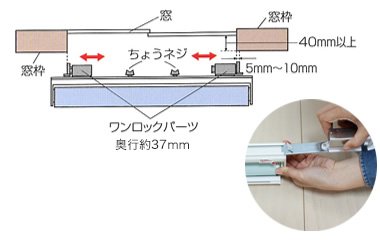

ワンロックパーツをスライドさせて、取り付け場所の幅に合わせた後、取り付け場所の幅より5~10mm伸ばした状態でワンロックパーツのちょうネジをしっかりと締めて固定。(※取付場所に約4cmの奥行が必要です。)
-
- Step 2
-

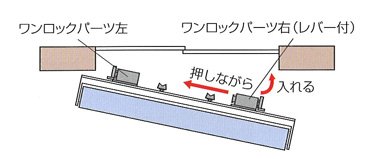

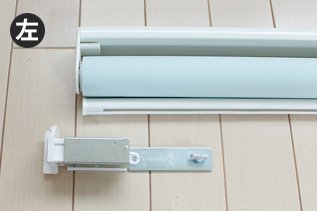

ワンロックパーツ左を取り付け場所に押しながら取り付け仮止めし、ワンロックパーツ左右を取り付け場所にはめ込みます。
-
- Step 3
-

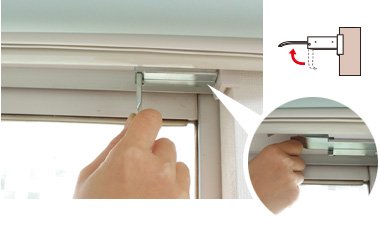

ワンロックロールスクリーンが水平に仮止めされたことを確認した後、ワンロックパーツ右のレバーを押し上げて取り付け完成!
ONE POINT
取り付ける前に、パーツの向きは確認しておきましょう。
チェーンロールスクリーン ファント
商品仕様
-

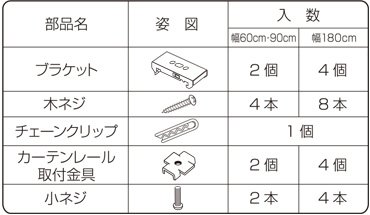

- 部品詳細
-
- 必要工具
- ドライバー=ブラケット取り付け時使用
- 主な材質
- ヘッドレール:アルミニウム
スクリーン:ポリエステル
ロールパイプ:アルミニウム
ボトムパイプ:PVC
-

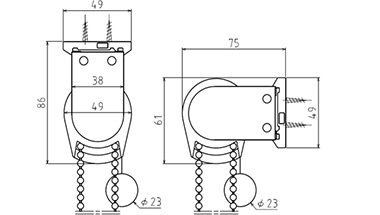

- 側面図
取付方法
取付時の注意
※この製品は木ネジを使用して取り付けますので、取り付け場所が木部(板厚10mm以上)であることをご確認の上、正面付か天井付のどちらかで取り付けてください。また、カーテンレールにも取り付けられます。
※取り付け場所は、必ず水平であることをご確認の上、取り付けてください。
※石膏ボードへの取り付けは、落下する恐れがありますのでおやめください。
※雨がスクリーンに直接かかる場所や湿気の多い場所には取り付けないでください。故障したり、変色、シミ、カビなどの汚れの原因になります。
※取り付けの際は付属製品(本体、ブラケット、木ネジ、カーテンレール取付金具、小ネジ)等の取り扱いには、けがをしないよう十分にお気を付けください。なお、危険ですので小さなお子様の手に触れない様、ご注意ください。
※本体の分解、改造および部品の改造は絶対にしないでください。
-

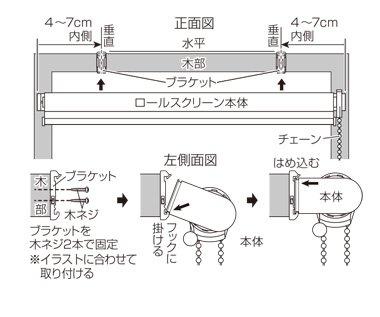

- 正面付で取り付ける場合
-
ブラケットを取付場所(木部)に取り付け、ロールスクリーン本体をブラケットに固定します。
-
- 天井付で取り付ける場合
-
ブラケットを取付場所(木部)に取り付け、ロールスクリーン本体をブラケットに固定します。
-
- カーテンレールに取り付ける場合
-
取り付ける前にカーテンレールの水平と強度を必ず確認してください。
操作・操作位置変更方法
-
- 操作方法
-
ロールスクリーン本体がしっかりと固定されている事を確認した後、ゆっくりと操作してください。
-
- 操作位置変更方法
-

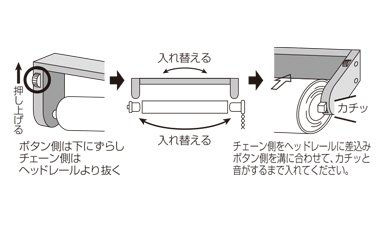

操作チェーンを右から左に変更する場合は、下記の手順で行ってください。
○部分のボタンを上に押し上げながら、ヘッドレールからパイプを外します。
ヘッドレールとパイプ両端に入っているキャップを左右入れ替えます。
ヘッドレールにパイプを入れてください。

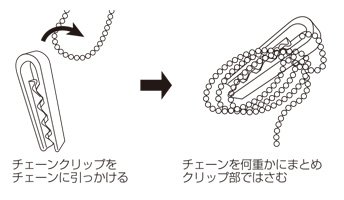

チェーンクリップ使用方法
操作チェーンを危険のない様たくし上げる部品です。小さなお子様などがいる場合、手が届かない位置までたくし上げ、ご使用ください。
取り扱い上の注意
※ロールスクリーンは、表示サイズ内の高さでご使用ください。
表示サイズ以上引き出しますと故障の原因となります。これ以上引き出さないでください。
※小さなお子様が、操作チェーンで遊ぶと首や身体に巻きついたり、思わぬ事故を招く恐れがありますので十分ご注意ください。
※ロールスクリーンの近くでストーブ(暖房器具)などを使用しないでください。火災の原因となります。
