間仕切りプレイススウィング 折戸仕様

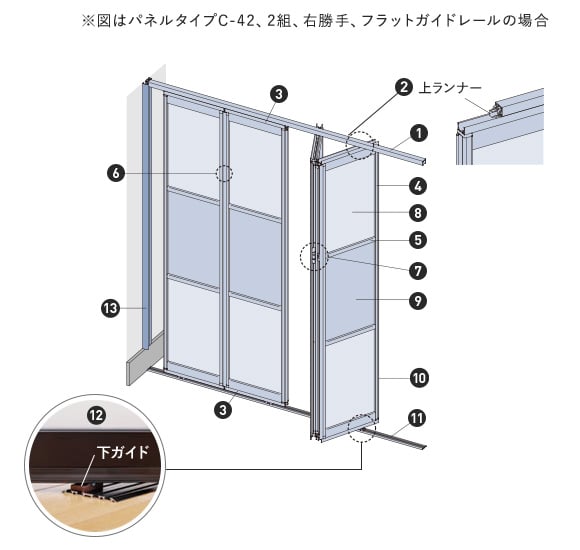

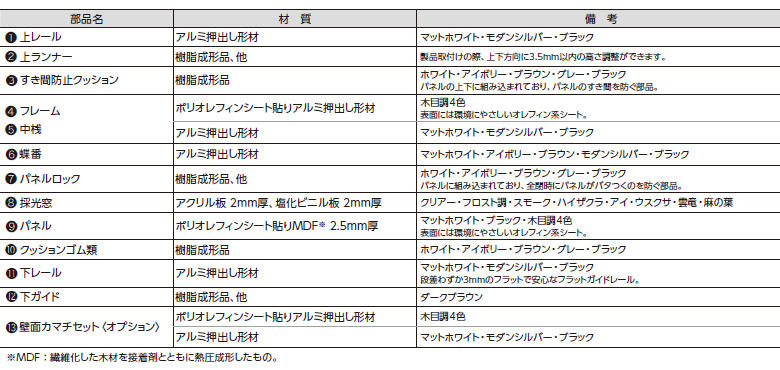

構造と部品

壁面カマチセット（オプション）

開口部のゆがみや
巾木による壁面とのすき間を防ぎます。

パネルについて

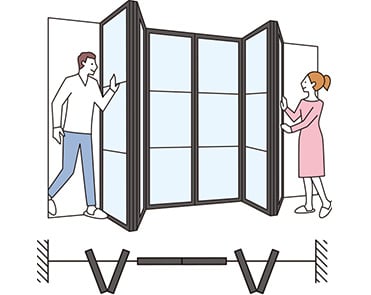

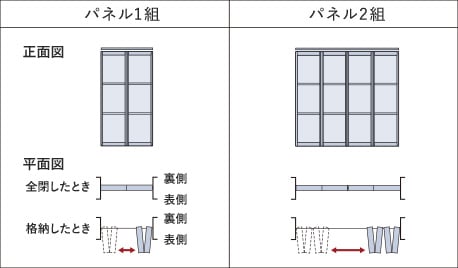

操作位置とパネルの納まり

どのパネルからでも出入り可能です。

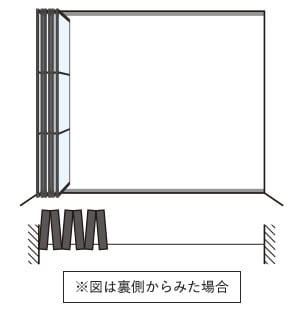

格納は左右どちらにも行なえます。

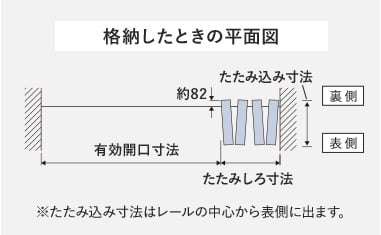

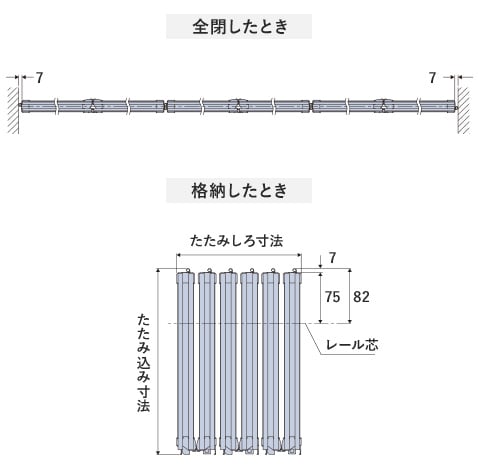

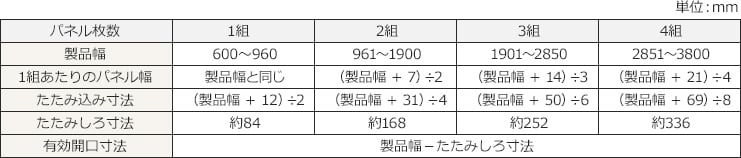

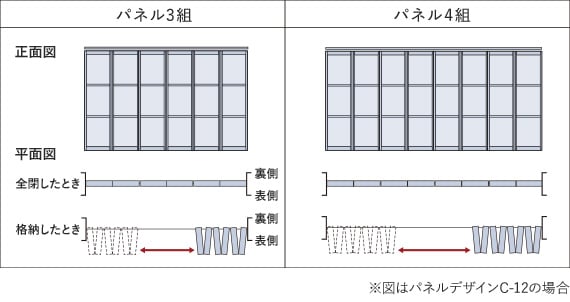

パネルの納まり寸法

製品幅などにより、納まり寸法、
有効開口寸法が異なります。
また下記の寸法は計算値のため、実際の寸法と誤差が
生じる場合があります。目安としてご使用ください。

出入りのしやすさを考慮して、
通り抜けが可能な有効開口寸法を
確保できるパネル組数、
製品幅にすることをおすすめします。
（有効開口寸法の目安＝
通常：750mm以上、車イス：800mm以上）

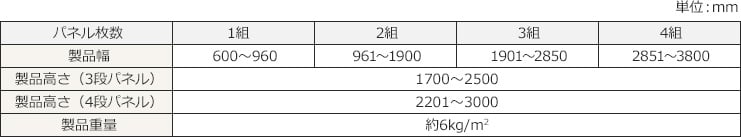

製作可能寸法・製品重量

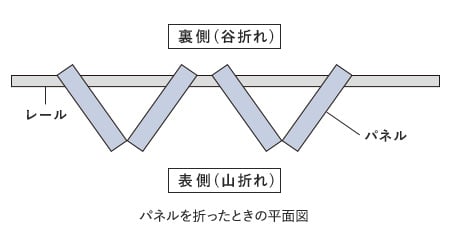

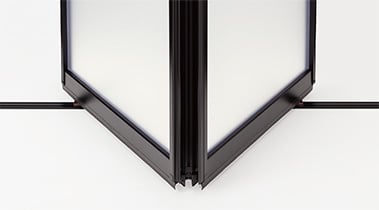

パネルの表裏

パネルには表裏があります。
パネルを折ったとき、表側にたたみ込みがくるため、
デザインを重視するお部屋側にパネルの裏側が
来ることをおすすめします。

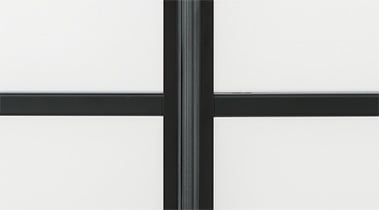

表側

パネルを折ったとき（山折れ）

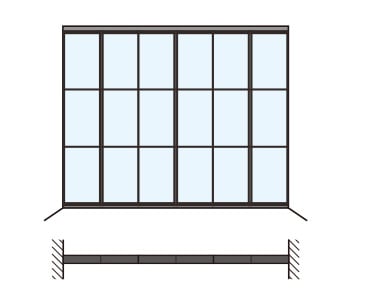

全閉時

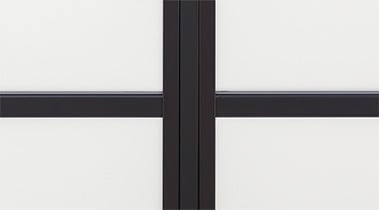

裏側

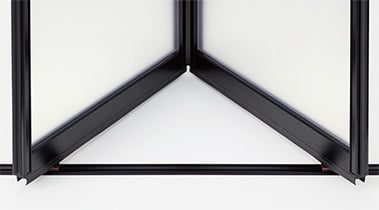

パネルを折ったとき（谷折れ）

全閉時

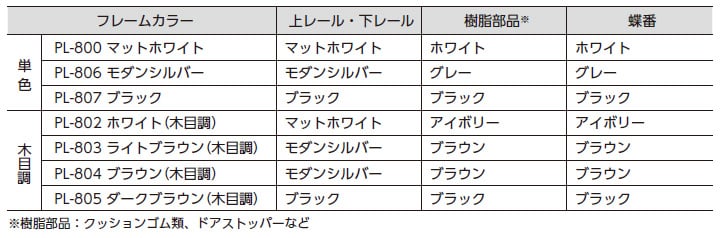

部品色の組み合わせ

部品色はフレームカラーに応じて、
あらかじめ決まった組み合わせになります。

上レール色

マットホワイト

モダンシルバー

ブラック

下レール色

マットホワイト

モダンシルバー

ブラック

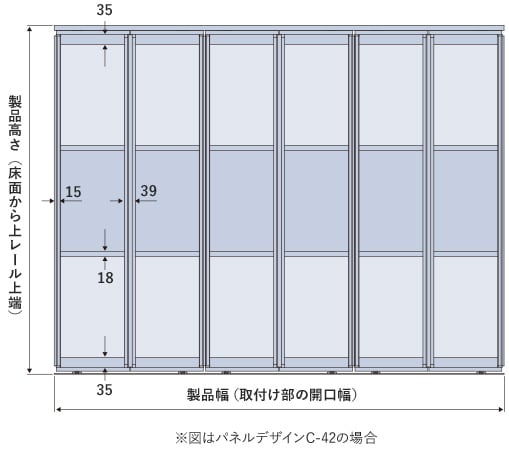

詳細寸法図

単位：mm

正面図（パネル表）

平面図

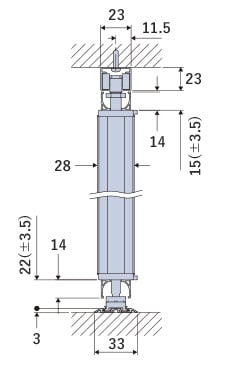

側面図

レールの納まり

※天井内および床下の設備などにおいて
施工上の制限がされることがあります。
取付け場所の条件に合わせて
適切な施工方法を選択してください。

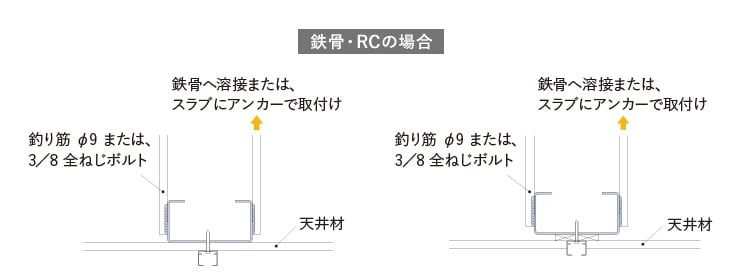

上レール納まり

※必ず下地のある場所に取り付けてください。

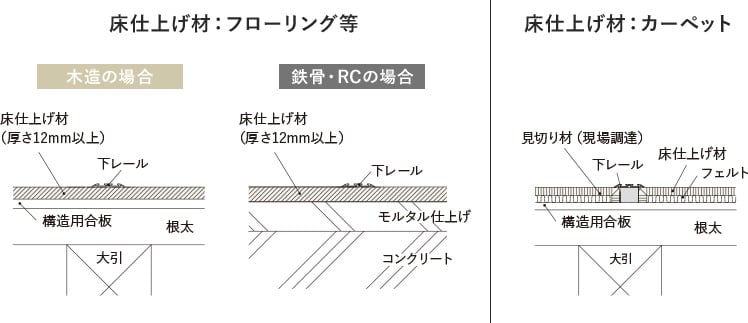

下レール納まり

※フラットガイドレールは、
ビスで取り付けることはできません。
下ガイドがビスに干渉し、
製品の動作に不具合が生じる恐れがあります。

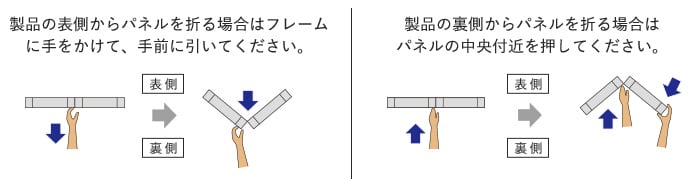

操作方法

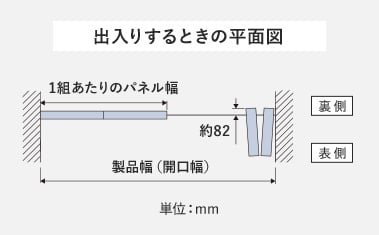

出入りするとき

パネル中央部を押すことで
パネルを折りたたむことができます。
どのパネルからでも出入りできます。

格納するとき

パネルを折って、
左右どちらにも格納することができます。

※パネルの移動は、パネルを
「折っていない」状態で行ってください。
「くの字」の状態でパネルを移動すると
故障の原因となります。

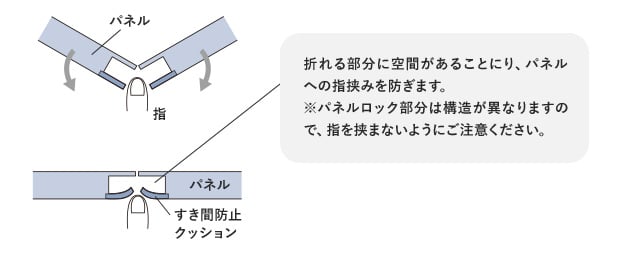

指挟み防止形状

パネルの折れる部分やパネルの下部は、
指の挟み込みを防止する
設計になっているため、
安心してお使いいただけます。

パネルの折れる部分

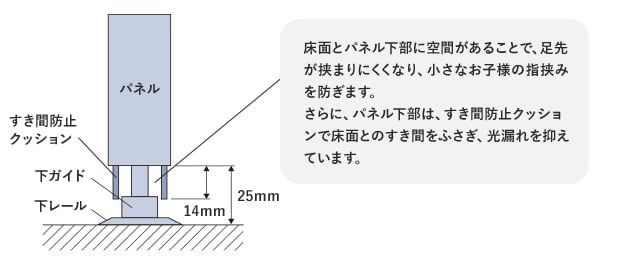

パネルの下部

オプション

オプションの色は、
フレームカラーと同系色になります。

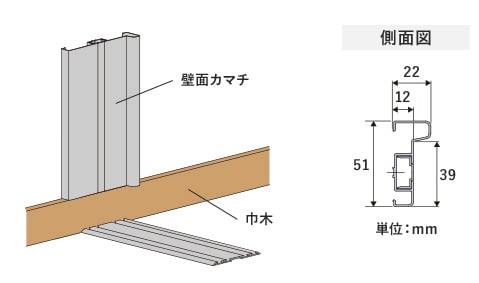

壁面カマチセット

追加料金
※料金の詳細は各商品の
自動お見積りページでお確かめください。

壁面カマチを取り付けることで、開口部のゆがみ等で生じる製品本体と壁面のすき間を防ぎます。
【セット内容：壁面カマチ1本・クッションゴム・取付ビス】
