間仕切りプレイススウィング 折戸+引戸仕様

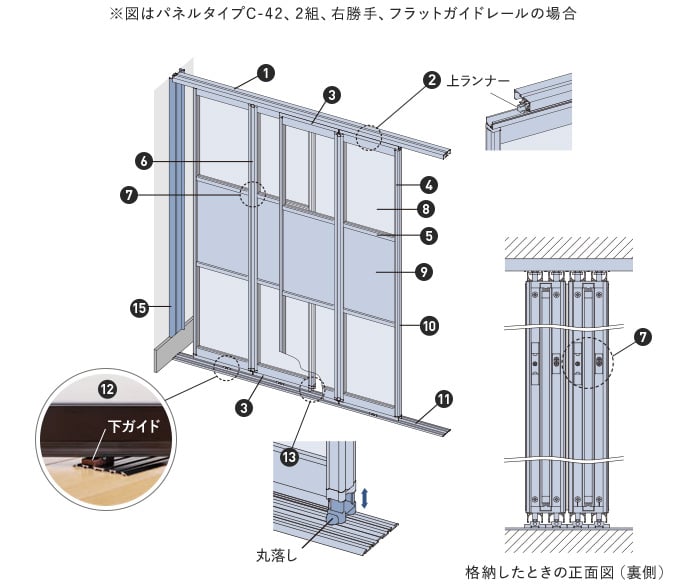

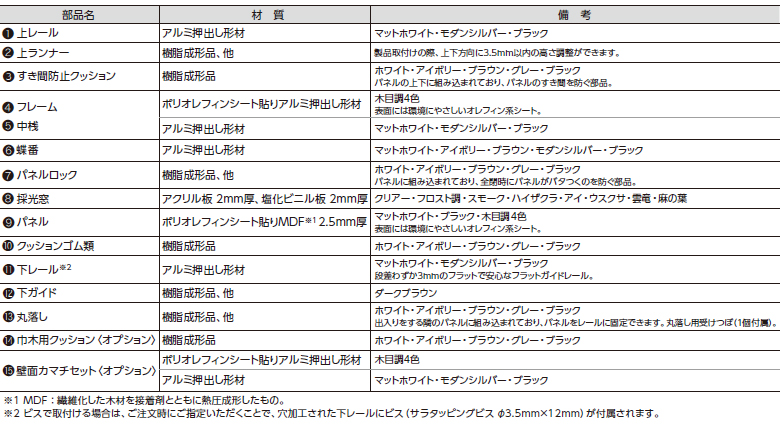

構造と部品

巾木用クッション（オプション）

巾木による壁面とのすき間を防ぎます。

壁面カマチセット（オプション）

開口部のゆがみや巾木による壁面と
のすき間を防ぎます。

パネルについて

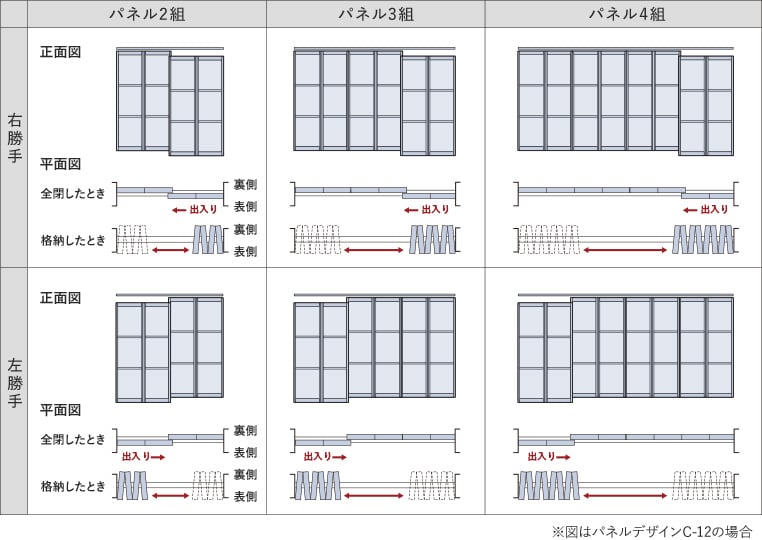

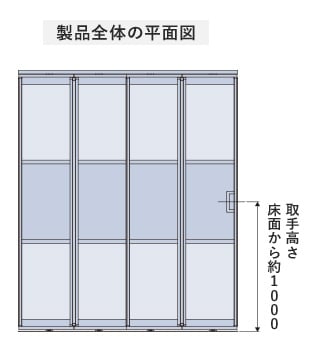

操作位置とパネルの納まり

使い勝手を考慮して右勝手・左勝手をご指定ください。
パネルは左右どちらにも格納することができます。

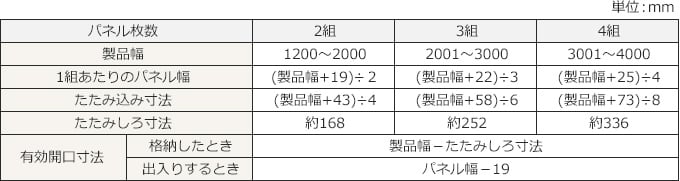

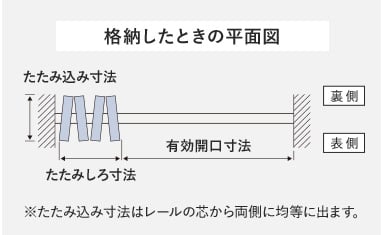

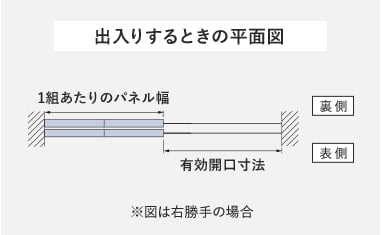

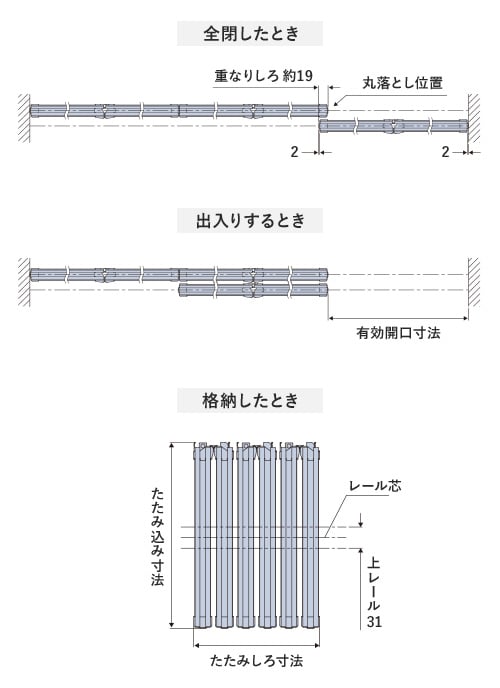

パネルの納まり寸法

製品幅などにより、納まり寸法、
有効開口寸法が異なります。
また下記の寸法は計算値のため、実際の寸法と誤差が
生じる場合があります。目安としてご使用ください。

出入りのしやすさを考慮して、
通り抜けが可能な有効開口寸法を確保できるパネル組数、
製品幅にすることをおすすめします。
（有効開口寸法の目安＝通常：750mm以上、車イス：800mm以上）

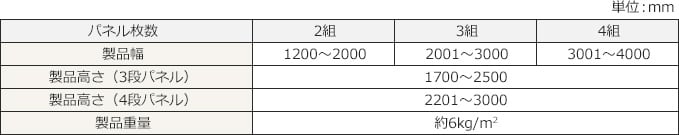

製作可能寸法・製品重量

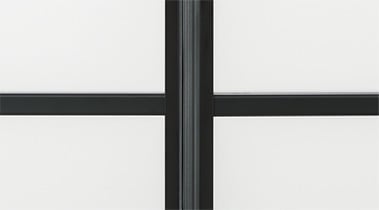

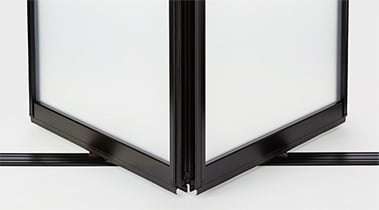

パネルの表裏

パネルには表裏があります。製品を取り付ける際は、
デザインを重視するお部屋側に
パネルの表面が来ることをおすすめします。

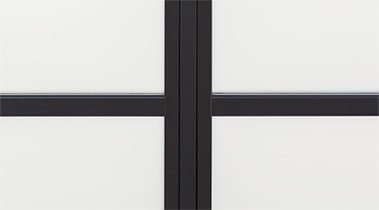

表側

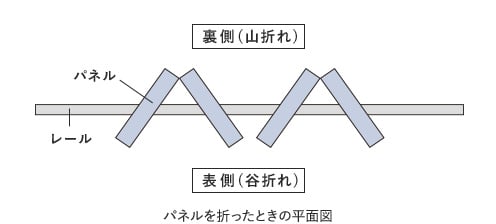

パネルを折ったとき（谷折れ）

全閉時

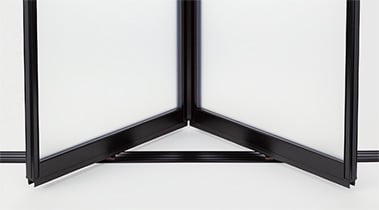

裏側

パネルを折ったとき（山折れ）

全閉時

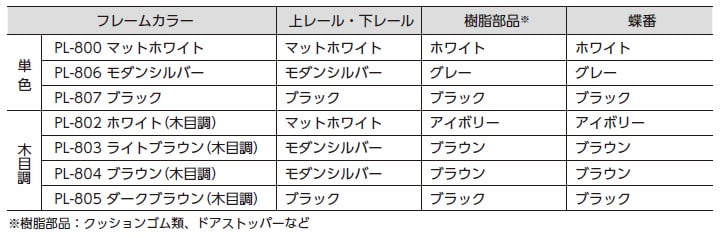

部品色の組み合わせ

部品色はフレームカラーに応じて、
あらかじめ決まった組み合わせになります。

上レール色

マットホワイト

モダンシルバー

ブラック

下レール色

マットホワイト

モダンシルバー

ブラック

詳細寸法図

単位：mm

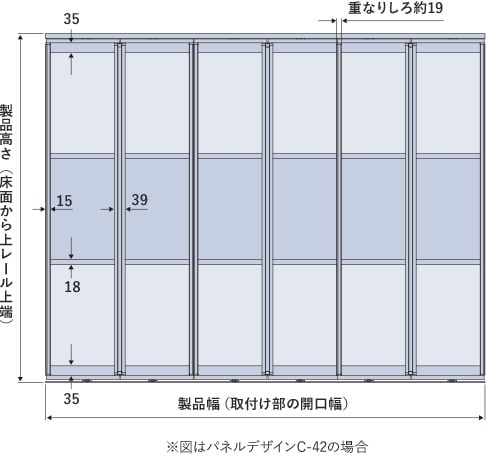

正面図（パネル表）

平面図

側面図

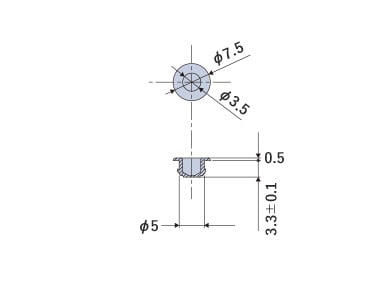

丸落し用受けつぼ

レールの納まり

※天井内および床下の設備などにおいて
施工上の制限がされることがあります。
取付け場所の条件に合わせて
適切な施工方法を選択してください。

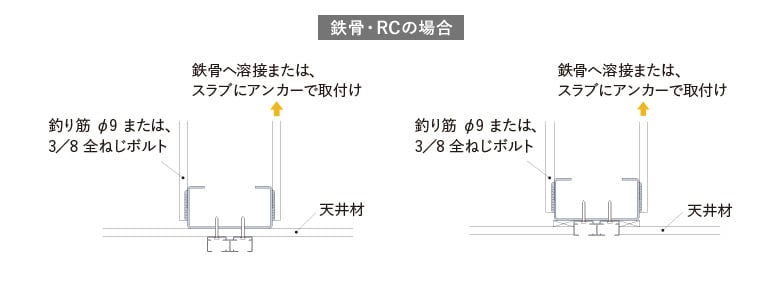

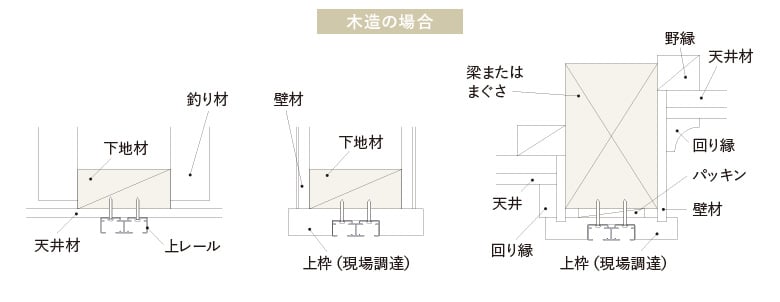

上レール納まり

※必ず下地のある場所に取り付けてください。

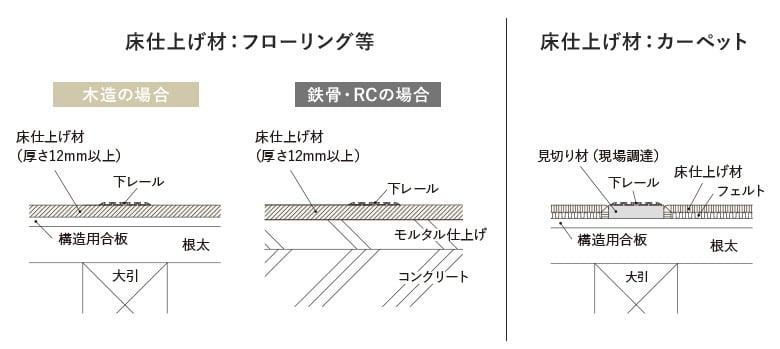

下レール納まり

操作方法

出入りするとき

フレームに手をかけ、パネルを左右に
スライドさせて開閉します。
丸落しで固定されていないパネルのみ引戸で
出入りが可能です。

格納するとき

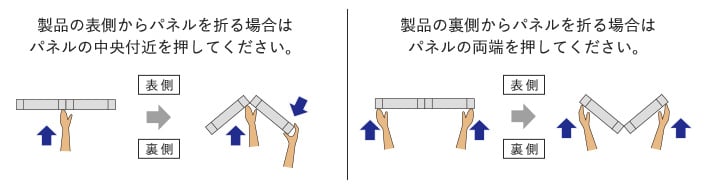

端のパネルを壁際へ移動させ、パネルを折ってたたみ込みます。製品の表側から折る場合はパネルの中央付近を、裏側から折る場合はパネルの両端を押してください。

2枚目以降のパネルは、必ず丸落しを上げたことを確認してから、順に壁際へ移動させ、たたみ込みます。パネルは左右どちらにも格納することができます。

※パネルを逆の壁へ格納することもできます。その場合は、丸落しで固定されていないパネルから順に折り、すべてのパネルを｢くの字｣の状態にします。格納する壁に近いパネルから順に｢くの字｣の状態 のまま壁際へ移動し、たたみ込んでください。

丸落しの操作

つまみを下げると、
丸落しが落ちてパネルを固定できます。
つまみを上げると固定が解除されます。

※操作はパネルを折っていない状態で行ってください。
※必ず丸落しを上げたことを確認してから
パネルを移動してください。

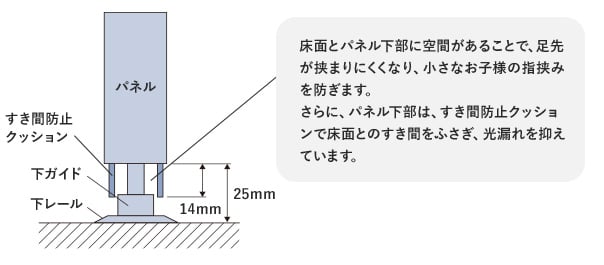

指挟み防止形状

パネルの折れる部分やパネルの下部は、
指の挟み込みを防止する
設計になっているため、安心してお使いいただけます。

パネルの折れる部分

パネルの下部

オプション

オプションの色は、
フレームカラーと同系色になります。

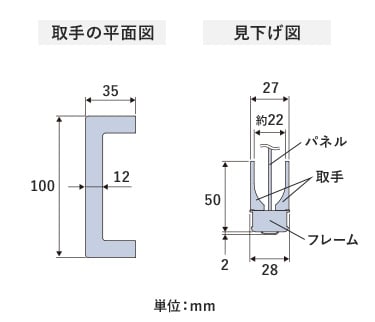

取手

無料
※料金の詳細は各商品の
自動お見積りページでお確かめください。

パネルの開閉をサポートする取手です。出入りができる
パネルに1セット（2個）組み込まれます。

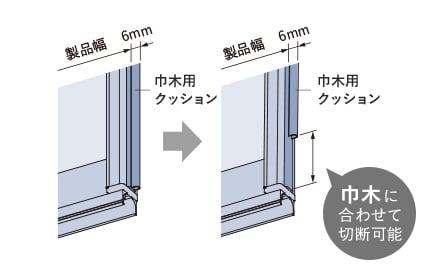

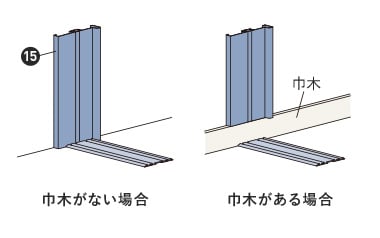

巾木用クッション

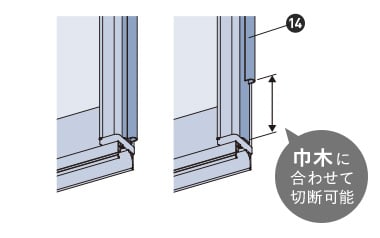

巾木による製品本体と壁面のすき間を防ぎます。製品本体の両端にあるパネルに組み込まれていて、巾木の高さに合わせて、クッションゴムを切断できます。
※厚さ6mm以下の巾木に対応します。

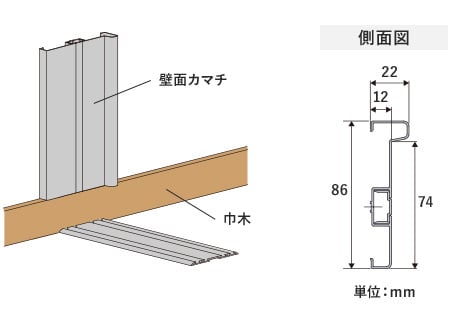

壁面カマチセット

追加料金
※料金の詳細は各商品の
自動お見積りページでお確かめください。

壁面カマチを取り付けることで、開口部のゆがみ等で生じる製品本体と壁面のすき間を防ぎます。
【セット内容：壁面カマチ1本・クッションゴム・取付ビス】
