間仕切り
イーグルアリスト商品仕様
上吊り＋下ガイドレール仕様
【単位：ｍｍ】
-

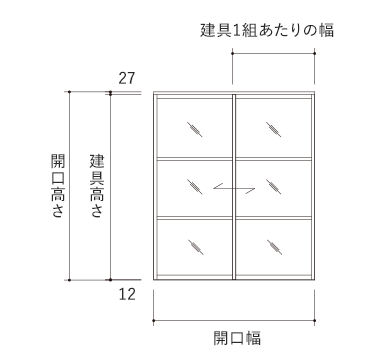

正面図
-

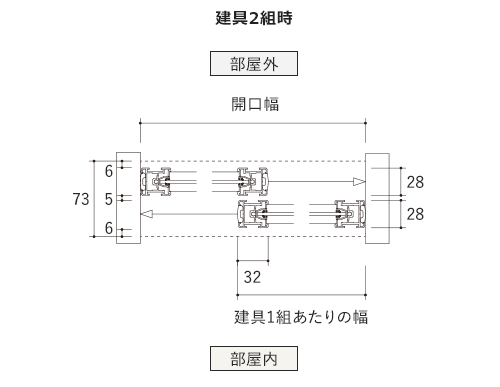

上面図
-
側面図
-
上レール
-

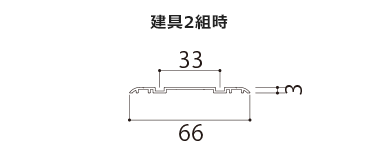

下レール
Vレール仕様
【単位：ｍｍ】
-

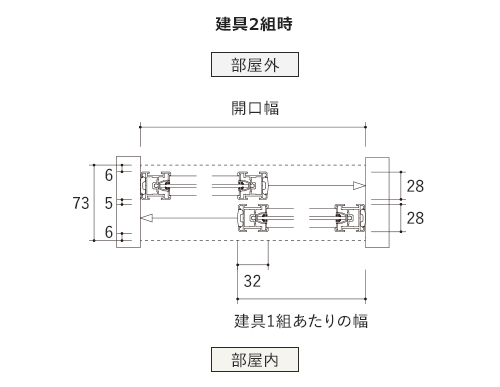

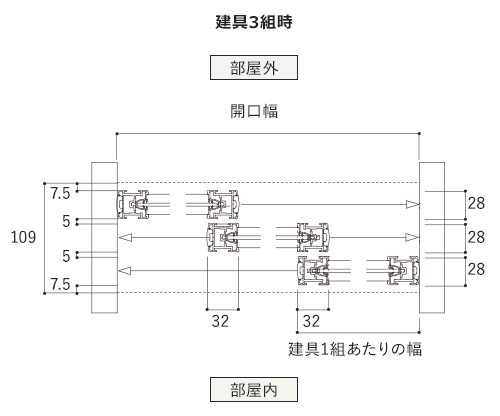

正面図
-
上面図
-

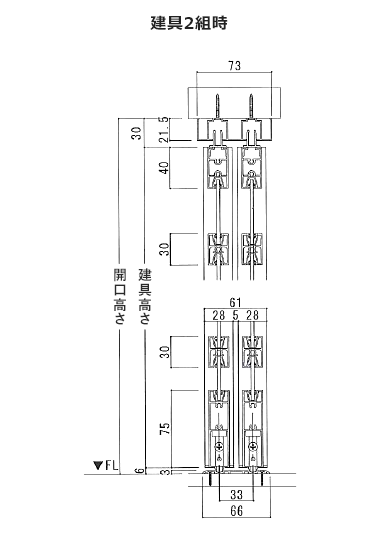

側面図
-
上レール
-

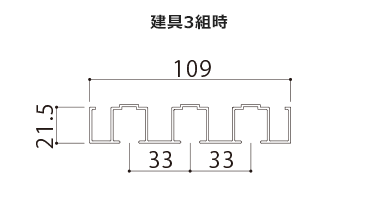

下レール
パネルの仕様
-
正面図
-
上面図

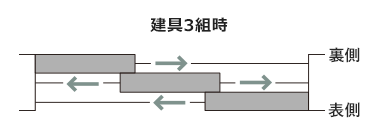

全閉したとき
パネルが独立して動くため、
どのパネルからでも出入りできます。
格納したとき
左右どちらにも片寄せ納まりが可能です。
-
納まり寸法
開口幅などにより、納まり寸法・
有効開口寸法が異なります。
また下記の寸法は計算値のため、実際の寸法と誤差が
生じる場合があります。目安としてご使用ください。
出入りのしやすさを考慮して、通り抜けが可能な
有効開口寸法を確保できる建具組数、
開口幅にすることをおすすめします。（有効開口寸法の
目安=通常：750mm以上、車イス：800mm以上）
| 建具組数 | 2組 | 3組 |
|---|---|---|
| 開口幅 | 1080～2039 | 2040～3610 |
| 建具1組あたりの幅 | （製品幅＋32）÷2 | （製品幅＋64）÷3 |
| 有効開口寸法 | 開口幅-建具幅 | |
-
ソフトクローズ機能
開閉時に建具が壁面やレールの端に近づくと、
ゆっくり静かに動作する機能です。
建具のはね返りがなく、勢いよく閉めても衝突音が
しないため、より快適にお使いいただけます。
※Vレール仕様はソフトクローズ機能には対応しておりません。
製品カラー
-

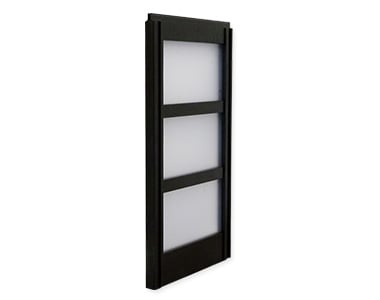

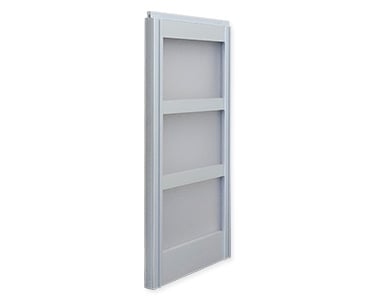

フレームカラー
-
マットシルバー
-
マットブラック
-

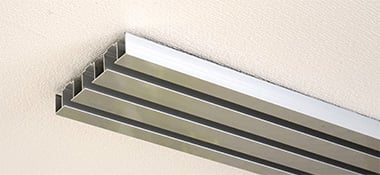

上レール
シルバー
-

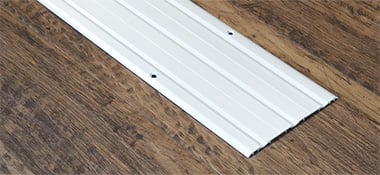

下レール
シルバー
