間仕切りイーグル
アリスト 取付方法

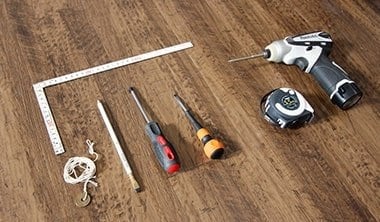

取付に必要な道具
-
-
- ・メジャー
- ・下げ振り
- ・プラスドライバー
- ・マイナスドライバー
- ・電動ドライバー(あると楽に作業できます。)
取付手順
上吊り＋下ガイドレール仕様
天井に下地があるかどうか必ずご確認ください。
上吊りは天井面に荷重がかかります。
必ず取付位置の強度や下地の状態をご確認ください。
製品重量は建具1組あたり10～20kgです
（製品サイズ・仕様により多少異なります。）

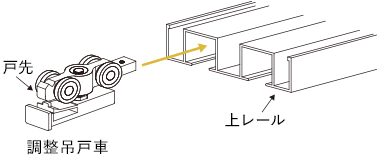

STEP1
上レールを取り付ける
- 1. 向きを確認しながら、上レールに吊車・ソフトクローズ吊車をセットしてください。
- 2. 上レールを天井部にビス止めしてください。
STEP2
下レールを取り付ける
下レールを床面にビス止めしてください。下げ振りなどを利用し、
上レールと下レールの芯が合うように調整します。

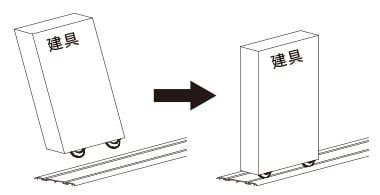

STEP3
建具を下レールにはめ込む
建具下部のバネ戸車のガイド（戸車の突起部分）を下レールの溝に入れてください。

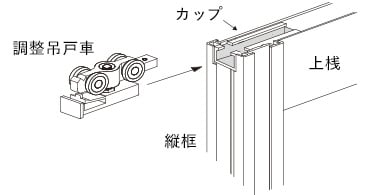

STEP4
建具の上下調整をする

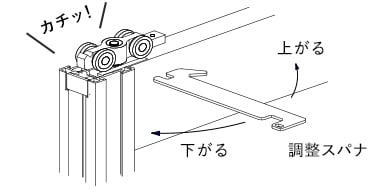

各吊戸車を建具上部両側のコーナー部位（カップ）に確実にセットして、
付属の調整スパナで建具の上下調整を行ってください。
Vレール仕様
STEP1
上下レールを取り付ける
- 1. 上レールを天井部にビス止めしてください。
- 2. 下レールを床面にビス止めしてください。下げ振りなどを利用し、上レールと下レールの芯が合うように調整します。

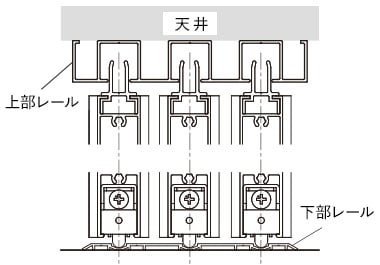

STEP2
建具をレールにはめ込む
- 1. 上部レールの溝に建具上部の鴨居ガイドを差し込んでください。
- 2. 下部レールの溝に戸車が納まるように取り付けてください。

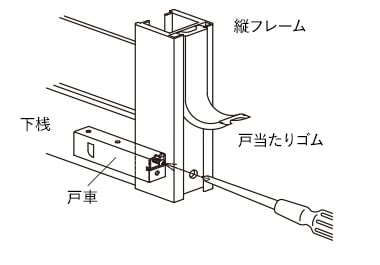

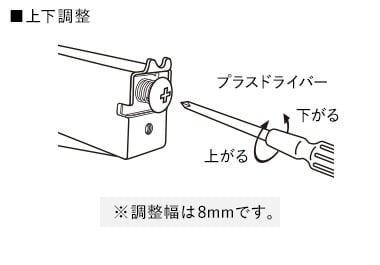

STEP3
戸車を調整する
縦フレーム下部の戸当りゴムをめくり、穴へプラスドライバーを差し込んで、戸車の上下調整及び、建て付け調整を行ってください。
-
-

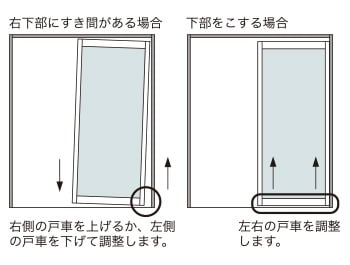

建て付け調整方法
右下部にすき間がある場合は、右側の調整吊戸車を上げるか、左側の調整吊戸車を下げて調整します。
また、製品が下部をこする場合は左右両方の調整吊戸車を調整します。
