間仕切りイーグル
アリスト 採寸方法
下地を探す
上荷重タイプは取付場所に
下地があるか必ず確認しましょう！
-
-
間仕切りイーグルアリストは重量のある製品なので、天井に負荷がかかる上荷重の「上吊り＋下ガイドレール仕様」の場合は、取付場所に下地があるか必ずご確認下さい。

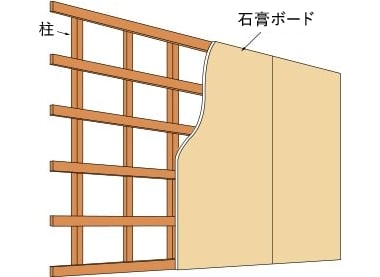

下地とは？
下地とは、石膏ボードやベニヤ板を支える柱のことです。下地が無い場所に製品を取付けるとビスが抜けて落下する恐れがあります。
※製品重量は建具1組あたり10kg～20kgです。
下地の探し方
-
-
下地探しはワンプッシュという工具で簡単に行うことができます。
1.取付予定の場所を軽くノックするように叩きます。
音が響く場所は下地がなく、音が響かない場所は下地がある可能性が高いです。

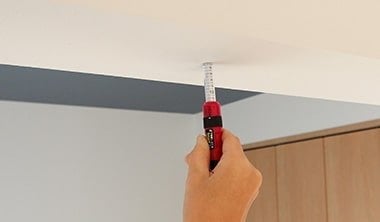

2.音でおおよその見当が付いたらワンプッシュを使用します。先端についている針が奥まで刺さらなければ、その場所に下地があります。
採寸方法
開口高さの寸法
取付け開口部の高さを3か所（左端・中央・右端）採寸し、その中で最も小さい寸法を指定して下さい。
※3か所の寸法で2mm以上の誤差がある場合は、三方枠の取付調整を行うなどして誤差をなくしてください。
開口幅の寸法
取付け開口部の幅を3か所（天井面・中央・床面）を採寸し、その中で最も大きい寸法を指定して下さい。
※3か所の寸法で2mm以上の誤差がある場合は、三方枠の取付調整を行うなどして誤差をなくしてください。
