TOSO ハニカムスクリーン商品仕様
シングルスタイル
チェーンタイプ
| 部品名 | 材質 |
|---|---|
| 1. ヘッドレールキャップ | 樹脂成形品 |
| 2. ブラケット | ステンレス鋼板プレス成形品、樹脂成形品 |
| 3. ヘッドレール | アルミ押出し形材 |
| 4. 操作プーリー | 樹脂成形品 |
| 5. 昇降コード | 化学繊維 |
| 6. ボールチェーン | 樹脂成形品、化学繊維 |
| 7. スクリーン | 種類によって材質が異なります |
| 8. ボトムレールキャップ | 樹脂成形品 |
| 9. ボトムレール | アルミ押出し形材 |
| 10.コードクリップ | 樹脂成形品 |
-

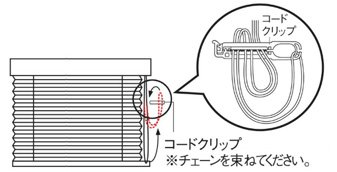

コードクリップ
コードやチェーンを束ねる部品です。子供の手の届かない位置で束ねることにより、事故を防止する効果があります。
-
ブラケット寸法
製品幅(W） 使用数量 ～1200mm 2個 1205mm～ 3個

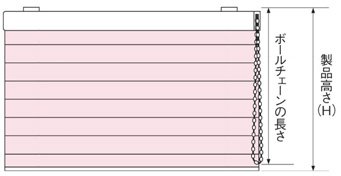

ボールチェーンの長さ
-
-
製品高さ（H） ボールチェーンの長さ ～800mm 650mm 810～1000mm 750mm 1010～1200mm 900mm 1210～1400mm 1100mm 1410～1600mm 1300mm 1610～1800mm 1400mm 1810～2200mm 1600mm 2210～2600mm 1800mm 2610～2800mm 2000mm 2810～3000mm 2200mm
操作方法
-
-
- スクリーンを上げる場合
- 手前側のボールチェーンを下方向へ引き、スクリーンを止めたい位置で手を離して下さい。
- スクリーンを下げる場合
- 手前側のボールチェーンを下方向へ2cm程度引き、手を離して下さい。自動でボトムレールが降下します。
コードタイプ
| 部品名 | 材質 |
|---|---|
| 1. ヘッドレールキャップ | 樹脂成形品 |
| 2. ブラケット | ステンレス鋼板プレス成形品、樹脂成形品 |
| 3. ヘッドレール | アルミ押出し形材 |
| 4. コード口 | ステンレス鋼板プレス成形品、樹脂成形品 |
| 5. コードジョイント | 樹脂成形品 |
| 6. 昇降コード | 化学繊維 |
| 7. 操作コード | 化学繊維 |
| 8. ボトムレールキャップ | 樹脂成形品 |
| 9. ボトムレール | アルミ押出し形材 |
| 10.スクリーン | 種類によって材質が異なります |
| 11.セーフティージョイント（大） | 樹脂成形品 |
-
セーフティジョイント（大）
子供の体重がかかると外れる部品です。
-
ブラケット寸法
製品幅(W） 使用数量 ～1200mm 2個 1205mm～ 3個

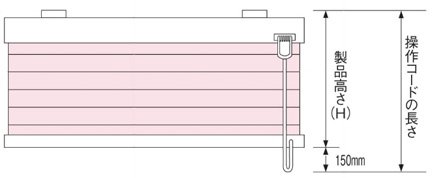

操作コードの長さ
操作コードの長さは、製品高さ＋150mmになります。
操作方法
スクリーンを上げる場合
-
ボトムレールが一番下にあるときコードジョイントを下方向に引き、スクリーンを止めたい位置で手を離して下さい。
-
ボトムレールが途中にあるときコードジョイントを少し下に引くとストッパーが解除されます。手をいったん緩めてから再び下方向に引き、スクリーンを止めたい位置で手を離して下さい。
スクリーンを下げる場合
-
-
コードジョイントを少し下に引くとストッパーが解除されスクリーンが下がります。スクリーンを途中で止めたい場合は、もう一度下方向に少し引き、手を離して下さい。
