機能性カーテンレール ファンティアフィルサイドカバー　取り付け寸法図

• サイドカバーW
  レール 2本
  サイドカバーW 1組
  ランナー
  1.82m＝32コ、2.00m＝36コ、3.00m＝52コ
  マグネットランナー 2組
  正面付ダブルブラケット
  1.82m＝3コ、2.00m＝3コ、3.00m＝5コ
  取付ネジ

• サイドカバーW＋トップカバー
  レール 2本
  サイドカバーW 1組
  ランナー
  1.82m＝32コ、2.00m＝36コ、3.00m＝52コ
  マグネットランナー 2組
  正面付ダブルブラケット
  1.82m＝3コ、2.00m＝3コ、3.00m＝5コ
  後付けトップカバー
  1.82m＝1枚、2.00m＝1枚、3.00m＝2枚
  カバーキャップ（左右） 1組
  カバージョイント 1コ（3.00mのみ付属）
  取付ネジ

• レール断面図（単位：mm）

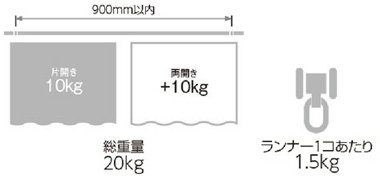

• ブラケット取付間隔と
  カーテン許容荷重

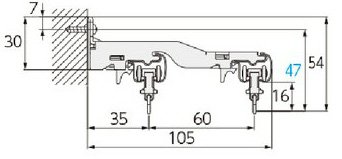

• 正面付ダブルブラケット（ブラケット幅＝18mm）


• 寸法図

• 取付け図


• 額縁なし（リターンホルダー：奥）

• 額縁あり（リターンホルダー：前）

• 額縁あり（リターンホルダー：なし）


※サイドカバーWに取付けたリターンホルダーの位置が調整できます。

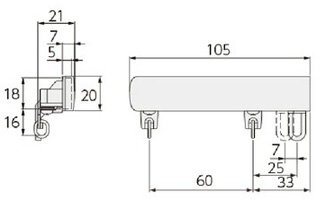

• 本体寸法図

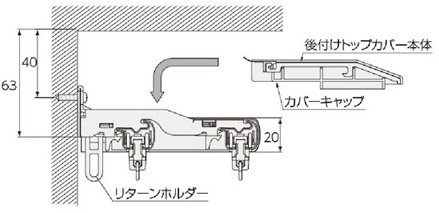

• 取付け図


• 取付け必要寸法図

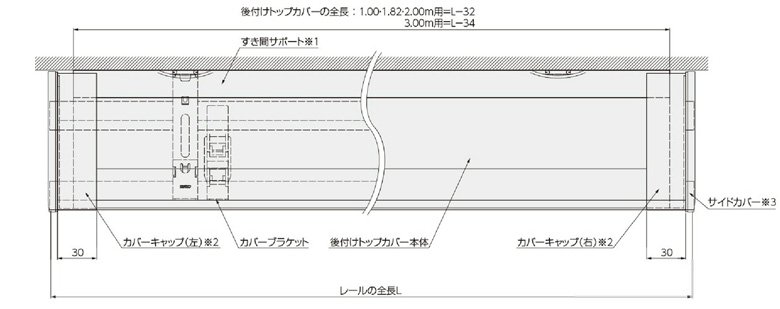

• 取付け見下図


※1 壁とのすき間を防ぎます。
※2 サイドカバーとのすき間を防ぎます。
※3 カーテンのリターン仕様に対応し、側面からの光漏れを防ぎます。
