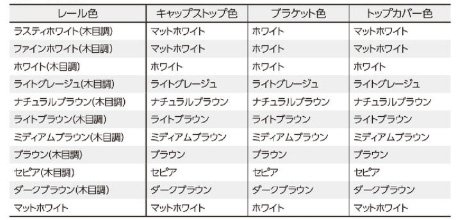

機能性カーテンレール ファンティアサイドカバーWセット　取り付け寸法図

• サイドカバーW
  レール 2本
  サイドカバーW 1組
  ランナー
  1.82m＝32コ、2.00m＝36コ、2.73m＝48コ
  マグネットランナー 2組
  正面付ダブルブラケット
  1.82m＝3コ、2.00m＝3コ、2.73m＝4コ
  取付ネジ
• トップカバー
  レール 2本
  ランナー
  1.82m＝32コ、2.00m＝36コ、2.73m＝48コ
  マグネットランナー 2組
  正面付ダブルブラケット
  1.82m＝3コ、2.00m＝3コ、2.73m＝4コ
  トップカバー
  1.82m＝1枚、2.00m＝1枚、2.73m＝2枚
  トップカバーキャップ（左右）1組
  カバーブラケット
  1.82m＝3コ、2.00m＝3コ、2.73m＝4コ
  カラージョイント 1コ（2.73mのみ付属）
  取付ネジ

• レール断面図（単位：mm）

• ブラケット取付間隔と
  カーテン許容荷重

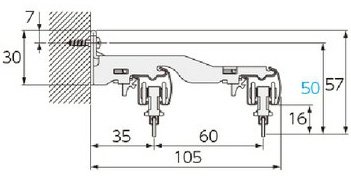

• 正面付ダブルブラケット（ブラケット幅＝18mm）


• 寸法図

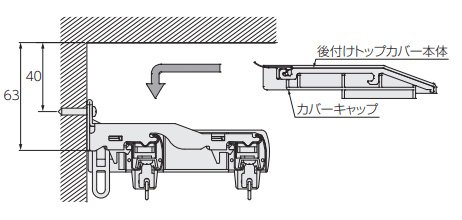

• 取付け図


• 額縁なし（リターンホルダー：奥）

• 額縁あり（リターンホルダー：前）

• 額縁あり（リターンホルダー：なし）


※サイドカバーWに取付けたリターンホルダーの位置が調整できます。

• 本体寸法図

• 取付け図


• 取付け必要寸法図

• 取付け見下図


※1：ワンタッチL型ダブルブラケット・ワンタッチT型ダブルブラケットでも取付けできます。
※2：2mを超える場合、ジョイント仕様となります。
※3：壁との隙間を防ぎます。
※4：サイドカバーとの隙間を防ぎます。
※5：カーテンのリターン仕様に対応し、側面からの光漏れを防ぎます。
