TOSOベネウッド ドラム操作式 商品仕様
ベネウッド

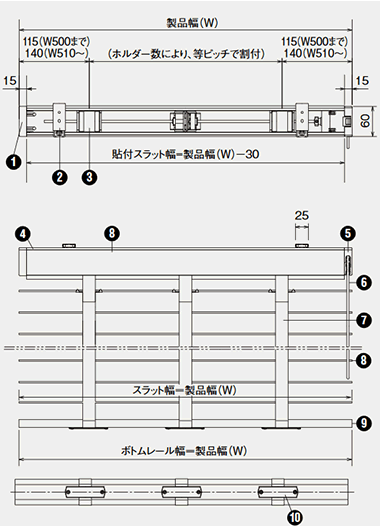

仕様と構造
単位：mm
部品名と材質
| 部品名 |
材質 |
| 1.ヘッドキャップ |
樹脂成形品 |
| 2.ブラケット |
ステンレス |
| 3.ホルダーカバー |
ステンレスおよび樹脂成形品 |
| 4.ヘッドボックスメカ |
アルミ合金、バスウッド |
| 5.プーリーカバー |
樹脂成形品 |
| 6.操作コード |
化学繊維 |
| 7.ラダーコード・ラダーテープ |
化学繊維 |
| 8.スラット |
バスウッド |
| 9.ボトムレール |
バスウッド |
| 10.ボトムカバー |
樹脂成形品 |
| 11.昇降テープ |
化学繊維 |
製作可能寸法
| スラット幅 |
製品幅 (W)mm |
製品高さ (H)mm |
製作可能面積(平米) |
| 50mm |
350～2400 |
530～2980 |
6.0 |
| 35mm |
350～2400 |
480～3000 |
6.0 |
製品重量の目安
| 製品サイズ |
スラット幅50 |
スラット幅35 |
| 製品幅900mm×製品高さ1380mm |
3.8kg |
3.9kg |
| 製品幅1800mm×製品高さ1380mm |
7.2kg |
7.3kg |
| 製品幅1800mm×製品高さ1830mm |
8.5kg |
8.7kg |
| 製品幅2000mm×製品高さ1980mm |
9.8kg |
10.0kg |
たたみ代の目安
| ラダー仕様 |
スラット幅 |
たたみ代 mm |
| ラダーコード仕様 |
50mm |
製品高さ (H) mm×0.08+80 |
| 35mm |
製品高さ (H) mm×0.11+80 |
| ラダーテープ仕様 |
50mm |
製品高さ (H) mm×0.10+80 |
| 35mm |
製品高さ (H) mm×0.14+80 |
取り付けブラケット
取り付けブラケット個数
| 製品幅 (W)mm |
ブラケット個数 |
| 350～1200 |
2個 |
| 1210～2400 |
3個 |
操作位置
