TOSOベネアル 標準タイプ 商品仕様
ベネアル

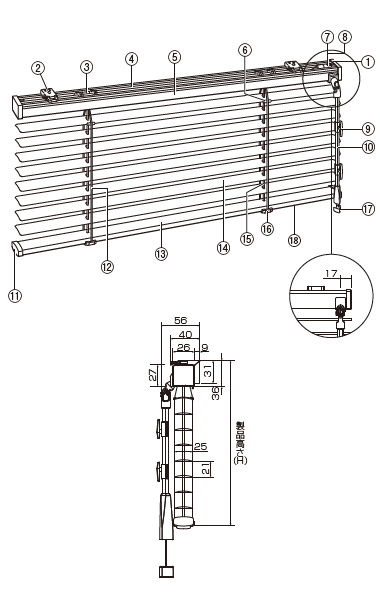

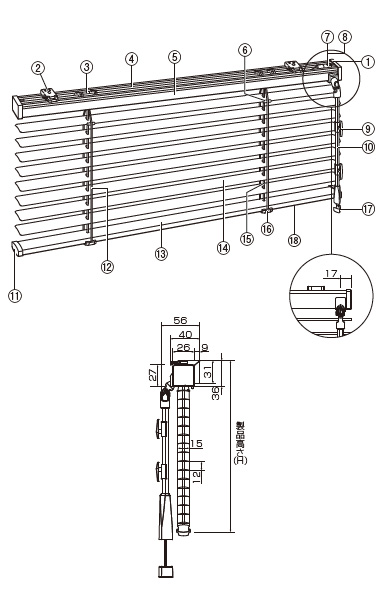

仕様と構造
単位：mm
部品名と材質
| 部品名 |
材質 |
| スラット幅25 |
スラット幅15 |
| 1.ヘッドキャップ |
樹脂成形品 |
| 2.ブラケット |
スチール・樹脂成形品 |
| 3.チルター |
樹脂成形品 |
| 4.シャフト |
スチール |
| 5.ヘッドボックス |
スチール |
| 6.スラットクリップ |
樹脂成形品 |
| 7.ギアボックス |
樹脂成形品 |
| 8.ギアスペーサー |
樹脂成形品 |
| 9.コードフック |
樹脂成形品 |
| 10.ワンポール（操作棒） |
樹脂成形品 |
| 11.ボトムキャップ |
樹脂成形品 |
| 12.ラダーコード |
化学繊維 |
| 13.ボトムレール |
スチール |
アルミニウム合金 |
| 14.スラット（はね） |
アルミニウム合金 |
| 15.昇降コード |
化学繊維 |
| 16.ボトムカバー |
樹脂成形品 |
| 17.コードタッセル |
樹脂成形品 |
| 18.メンテナンスシール |
- |
製作可能寸法
| スラット幅 |
製品幅 (W)mm |
製品高さ (H)mm |
製作可能面積(平米) |
| 25mm |
280～3000 |
110～5000 |
7.0 |
| 15mm |
280～3000 |
110～2500 |
5.0 |
製品重量の目安
| スラット幅 |
重量の目安 kg |
| 25mm |
製品幅（W）m×（製品高さ（H）m×0.5＋0.7）＋0.2 |
| 15mm |
製品幅（W）m×（製品高さ（H）m×0.6＋0.7）＋0.1 |
たたみ代の目安
| スラット幅 |
たたみ代mm |
| 25mm |
製品高さ(H)mm×0.025+50 |
| 15mm |
製品高さ(H)mm×0.026+50 |

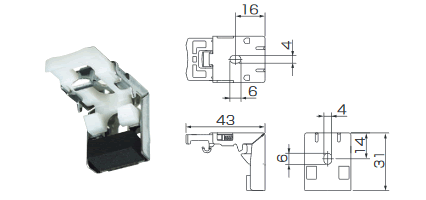

取り付けブラケット
| 製品幅 (W)mm |
ブラケット個数 |
| ～1280 |
2個 |
| 1290～2180 |
3個 |
| 2190～ |
4個 |

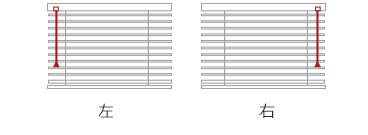

操作位置
