立川機工タピオ ウッドブラインド 商品仕様
ポール操作式
仕様と構造

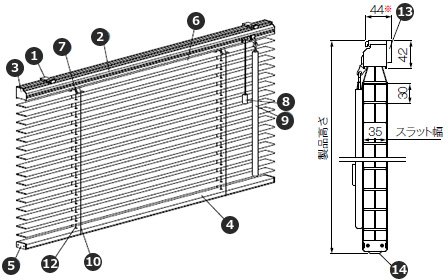

単位：mmラダーコード仕様

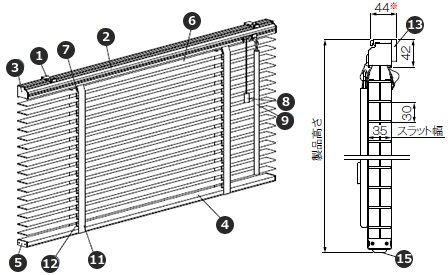

ラダーテープ仕様
部品名と材質
-
部品名 材質 1.取付ブラケット ステンレス合金、樹脂成形品 2.ヘッドボックス アルミ押出し形材 3.ボックスキャップ 樹脂成形品 4.ボトムレール バスウッド材 5.ボトムプレート 樹脂成形品 6.スラット バスウッド材 7.スラット押さえ 耐食アルミ合金 8.タッセル バスウッド材 -
部品名 材質 9.チルトポール バスウッド材 10.ラダーコード 化学繊維 11.ラダーテープ 化学繊維 12.昇降コード 化学繊維 13.ブラケットキャップ 樹脂成形品 14.ボトムホルダー 樹脂成形品 15.テープホルダー 樹脂成形品
-
製作可能寸法
商品幅(W)mm：330～2000
商品高さ(H)mm：300～2500
商品面積m²：2.0 -
ラダーコード・ラダーテープ本数
商品幅(W)mm 本数 330～800 2 810～1300 3 1310～1600 4 1610～2000 5
-
製品重量の目安
［製品幅(m)×0.6］
+
［製品幅(m)×製品高さ(m)×1.9］kg -
たたみ代の目安
単位：mm製品高さ たたみ代 ラダーコード仕様 ラダーテープ仕様 500 130 145 1000 185 210 1500 245 275 2000 300 335 2500 355 400 ※上記の寸法は計算値の為、実際の寸法とは誤差がある場合があります。目安としてご活用ください。
ブラケット仕様
-
寸法
-
ブラケット個数
製品幅 mm 本数 330～1300 2 1310～1800 3 1810～2000 4 ※オーダー時に取付方法「天井付け」を選択した場合、ヘッドボックスと同系色のブラケットキャップが付属します。
操作位置
ワンコード操作式
仕様と構造

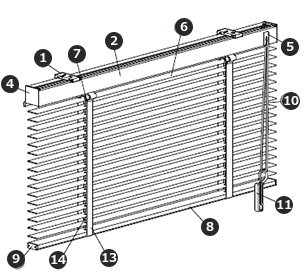

単位：mmラダーコード仕様
-
-
側面図
ラダーテープ仕様
-
-
側面図
部品名と材質
-
部品名 材質 1.取付ブラケット ステンレス合金、樹脂成形品 2.ヘッドボックス バスウッド材＋アルミ押出し形材 3.ブラケットキャップ 樹脂成形品 4.ボックスキャップ 樹脂成形品 5.コードゲート 樹脂成形品 6.スラット バスウッド材 7.スラット押さえ 耐食アルミ合金 8.ボトムレール バスウッド材 -
部品名 材質 9.ボトムプレート 樹脂成形品 10.操作コード 化学繊維 11.コードクリップ 樹脂成形品 12.ラダーコード 化学繊維 13.ラダーテープ 化学繊維 14.昇降コード 化学繊維 15.テープホルダー 樹脂成形品 16.ボトムホルダー 樹脂成形品
-
製作可能寸法
商品幅(W)mm：450～2400
商品高さ(H)mm：500～3000
商品面積m²：6.0 -
ラダーコード・ラダーテープ本数
商品幅(W)mm 本数 450～800 2 810～1300 3 1310～1600 4 1610～2400 5
製品重量の目安
-
スラット幅35mm
［製品幅(m)×1.1］
+
［製品幅(m)×製品高さ(m)×1.7］kg -
スラット幅50mm
［製品幅(m)×1.2］
+
［製品幅(m)×製品高さ(m)×1.6］kg
たたみ代の目安
単位：mm-
スラット幅35mm
製品高さ たたみ代 ラダーコード仕様 ラダーテープ仕様 500 140 155 1000 195 220 1500 255 285 2000 310 345 2500 365 410 3000 425 475 -
スラット幅50mm
製品高さ たたみ代 ラダーコード仕様 ラダーテープ仕様 500 120 135 1000 160 180 1500 200 225 2000 240 265 2500 275 310 3000 315 355
※上記の寸法は計算値の為、実際の寸法とは誤差がある場合があります。目安としてご活用ください。
ブラケット仕様
-
寸法
-
ブラケット個数
製品幅 mm 本数 450～1300 2 1310～1800 3 1810～2400 4 ※オーダー時に取付方法「天井付け」を選択した場合、ヘッドボックスと同系色のブラケットキャップが付属します。
操作位置
ラダーテープ 標準組み合わせ
-
TW-1301+R-01 -
TW-1302+R-01 -
TW-1303+R-02 -
TW-1304+R-04 -
TW-1305+R-04 -
TW-1306+R-05 -
TW-1307+R-05 -
TW-1308+R-05 -
TW-1309+R-06 -
TW-1310+R-08 -
TW-1311+R-06 -
TW-1312+R-08 -
TW-1313+R-08 -
TW-1314+R-09
