タチカワブラインドベネシャンブラインド モノコム 商品仕様
ベネシャンブラインド モノコム
仕様と構造
単位：mm-
ラダーコード仕様
-
ラダーテープ仕様

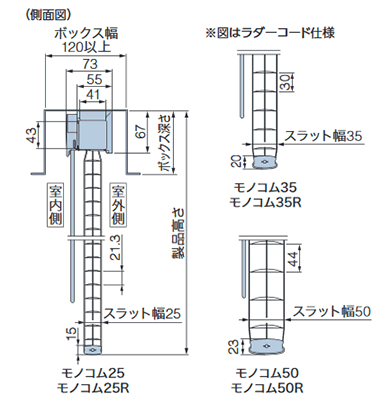

側面図(ラダーコード・ラダーテープ共通）

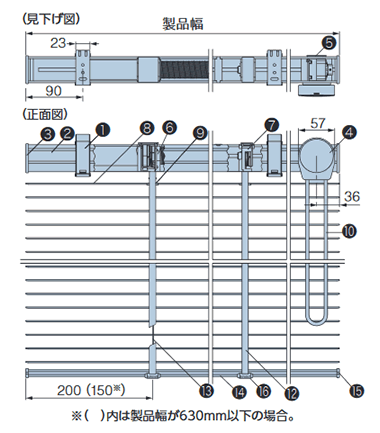

部品名と材質
| 部品名 | 材質 | カラー |
|---|---|---|
| 1.取付けブラケット | 塗装鋼板成形品 | スラットカラーと同系色 |
| 2.ヘッドボックス | 塗装鋼板成形品 | スラットカラーと同系色 |
| 3.ボックスキャップ | 樹脂成形品 | 乳白色 |
| 4.操作プーリー | 樹脂成形品、他 | スラットカラーと同系色 |
| 5.ギヤカバー | 樹脂成形品 | スラットカラーと同系色 |
| 6.コードサポート | 樹脂成形品、他 | 乳白色 |
| 7.ドラムサポート | 樹脂成形品、他 | 乳白色 |
| 8.スラット | 耐食アルミ合金 | - |
| 9.スラット押さえ | 樹脂成形品 | クリアー |
| 10.操作コード | 化学繊維 | スラットカラーと同系色 |
| 11.ラダーコード | 化学繊維 | スラットカラーと同系色 |
| 12.ラダーテープ | 化学繊維 | スラットカラーと同系色（テープ幅：10mm） |
| 13.昇降コード | 化学繊維 | スラットカラーと同系色 |
| 14.ボトムレール | 塗装鋼板成形品 | スラットカラーと同系色 |
| 15.ボトムキャップ | 樹脂成形品 | 乳白色 |
| 16.テープホルダー | 樹脂成形品 | クリアー |
製作可能寸法
| ラダー仕様 | 製品幅 (W)mm | 製品高さ (H)mm | 製作可能面積(平米) |
|---|---|---|---|
| ラダーコード仕様 | 450～4000 | 120～5000※ | 9.0 |
| ラダーテープ仕様 | 450～4000 | 120～3500※ | 9.0 |
※製品幅が630mm以下の場合、製品高さは2500m以下での製作。
昇降コード・ラダーコードの本数
モノコム25・25R
| 製品高さ mm→ | ～3500 | 3510～ (モノコム25Rは除く) | |||
|---|---|---|---|---|---|
| 製品幅 mm↓ | 昇降コード | ラダーコード ラダーテープ |
製品幅 mm↓ | 昇降コード | ラダーコード ラダーテープ |
| 450～630 | 2本 | 2本 | 640～1000 | 2本 | 2本 |
| 640～1000 | 1010～1600 | 3本 | |||
| 1010～1700 | 3本 | 1610～1840 | 3本 | ||
| 1710～1840 | 3本 | 1850～2560 | 5本 | ||
| 1850～3000 | 5本 | - | |||
| 3010～4000 | 4本 | 7本 | |||
モノタッチ35
| 製品幅 mm↓ | 昇降コード | ラダーコード ラダーテープ |
|---|---|---|
| 450～630 | 2本 | 2本 |
| 640～1000 | ||
| 1010～1700 | 3本 | |
| 1710～1840 | 4本 | |
| 1850～3000 | 3本 | 5本 |
| 3010～4000 | 4本 | 7本 |
製品重量の目安
| スラット幅 | 製品重量の目安 kg |
|---|---|
| 25mm | [製品幅(m)×製品高さ(m)×0.6]+[製品幅(m)×0.94]+0.8 |
| 35mm | [製品幅(m)×製品高さ(m)×0.6]+[製品幅(m)×1.04]+0.8 |
| 50mm | [製品幅(m)×製品高さ(m)×0.6]+[製品幅(m)×1.15]+0.8 |
たたみ代の目安
| スラット幅 | ラダー仕様 | たたみ代の目安 mm |
|---|---|---|
| 25mm | ラダーコード仕様 | 製品高さ(mm)×0.029+80 |
| ラダーテープ仕様 | 製品高さ(mm)×0.033+80 | |
| 35mm | ラダーコード仕様 | 製品高さ(mm)×0.020+90 |
| ラダーテープ仕様 | 製品高さ(mm)×0.024+90 | |
| 50mm | ラダーコード仕様 | 製品高さ(mm)×0.014+90 |
取り付けブラケット
-
-
取り付けブラケット個数

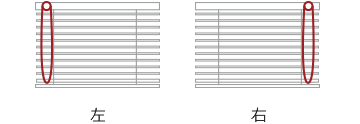

製品幅 mm ブラケット個数 500～1800 2個 1810～3000 3個 3010～4000 4個 操作位置
-
