タチカワブラインドシルキー 標準タイプ 商品仕様
シルキー
シルキー 標準タイプ
仕様と構造
単位：mm-
ワンポール式
-
ポール式
部品名と材質
| 部品名 | 材質 | カラー |
|---|---|---|
| 1. ヘッドボックス | 塗装鋼板成形品 | スラットカラーと同色または同系色 |
| 2. スラット | 耐食アルミ合金 | - |
| 3. スラット押さえ | 樹脂成形品 | クリアー |
| 4. ボックスキャップ | 樹脂成形品 | 乳白色 |
| 5. ボトムキャップ | 樹脂成形品 | 乳白色 |
| 6. ボトムレール* | 塗装鋼板成形品 | スラットカラーと同色または同系色 |
| 7. 昇降コード* | 化学繊維 | スラットカラーと同色または同系色 |
| 8. ラダーコード* | 化学繊維 | スラットカラーと同色または同系色 |
| 9. テープホルダー | 樹脂成形品 | クリアー |
| 10. 取り付けブラケット | ステンレス合金、樹脂成形品 | 樹脂部:クリアー |
| 11. チルトカバー | 樹脂成形品 | スラットカラーと同色または同系色 |
| 12. チルトギア | 樹脂成形品、他 | 樹脂部:クリアー |
| 13.チルトポール* | 樹脂成形品 | クリアー |
| 14. グリップ* | 樹脂成形品 | クリアー |
| 15. イコライザー* | 樹脂成形品 | スラットカラーと同色または同系色 |
| 16. コードフック | 樹脂成形品 | クリアー |
| 17. コードイコライザー* | 樹脂成形品 | クリアー |
| 18. 操作コード* | 化学繊維 | スラットカラーと同色または同系色 |
| 19. セーフティジョイント | 樹脂成形品 | 乳白色 |
| 20. セーフティーイコライザー* | 樹脂成形品 | クリアー |
*の部品は、酸化チタンコート・フッ素コートの場合には、抗菌仕様になります。
製作可能寸法
| 仕様 | ワンポール式 | ポール式 |
|---|---|---|
| 製品幅 | 270～3000mm |
150～3000mm |
| 製品高さ | 110～4000mm | |
| 最大面積 | 6.0平米 | 7.0平米 |
昇降コード・ラダーコードの本数
| →製品幅(mm) | ラダーコード本数 | 昇降コード本数 | ||
|---|---|---|---|---|
| ↓ 製品高さ(mm) | ～2000 | 2010～ | ～2000 | 2010～ |
| 150～800 | ２本 | ２本 | ２本 | ２本 |
| 810～1300 | ３本 | ３本 | ２本 | ２本 |
| 1310～1500 | ４本 | ４本 | ２本 | ２本 |
| 1510～1800 | ４本 | ５本 | ２本 | ３本 |
| 1810～2700 | ５本 | ５本 | ３本 | ３本 |
| 2710～3000 | ７本 | ７本 | ３本 | ３本 |
製品重量の目安
[製品幅(m)×0.75］
+
[製品幅(m)×製品高さ(m)×0.5］[kg]
たたみ代の目安
| 製品高さ(mm) | 110 | 800 | 1200 | 1800 | 2400 | 3000 | 3600 | 4000 |
|---|---|---|---|---|---|---|---|---|
| たたみ込み寸法(mm) | 65 | 85 | 95 | 115 | 130 | 150 | 165 | 180 |
取り付けブラケット
-
-
取り付けブラケット個数
製品幅(mm) ブラケット個数 500～1500mm 2個 1510～3000mm 3個
操作位置
-

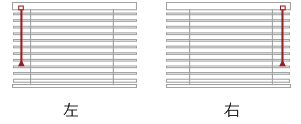

ワンポール式
-

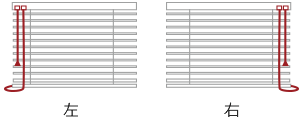

ポール式
※ポール式で製品幅が150～260mmの時は、操作ポール・操作コードが、ラダーコードよりも中央寄りになります。
