タチカワブラインド デザインブラインドアフタービートエグゼ 商品仕様
アフタービートエグゼの
構造と部品
単位：mm
ループ・ループタッチ操作
チェーン・チェーンタッチ操作
部品詳細

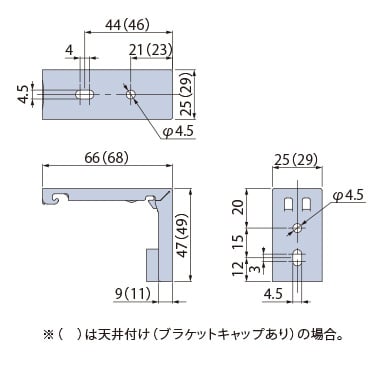

取付けブラケットの寸法と個数
単位：mm
天井付けの場合、ヘッドボックスと同系色のブラケットキャップ（2mm厚）が付属します。
製品裏から見た際もブラケットが目立ちません。
付属個数
製品重量
下記は計算式のため実際の重量と誤差が生じる場合があります。
あくまで目安としてご使用ください。
また、各計算式の製品幅、製品高さの数値はメートル（m）単位で計算して下さい。
ラダーコードの本数
製品幅によってラダーコードの本数が異なります。
納まり寸法の目安
-

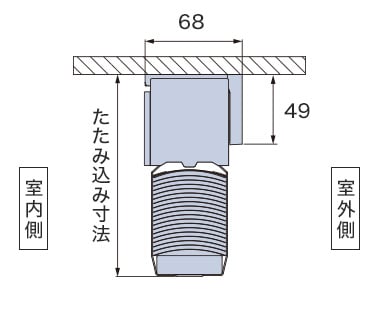

天井付け
-

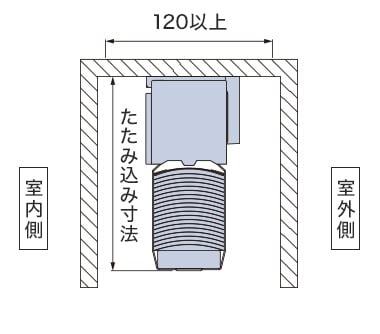

天井付け
（カーテンボックスへの取り付け）
-

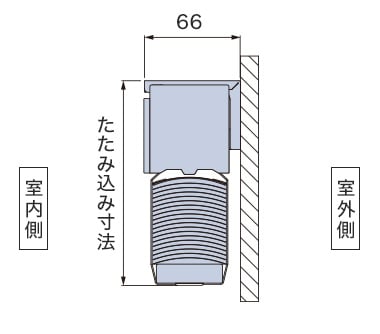

正面付け
たたみ込み寸法の目安
スラットを全てたたみ上げた時の、取り付けブラケット上端からボトムレール下端までの寸法です。
※下表はラダーコード仕様、スラット：樹脂スラット（AB-7717・7718）以外の場合の目安です。
製品仕上がり高さの目安
実際の製品の仕上がり高さは、
発注寸法の高さに対して下表のようになります。
製品高さを決める際の参考にしてください。
※製品の構造上、多少の誤差が生じる場合があります。
スラット幅35mm
スラット幅50mm
